Unser Stefan hat sich 2019 den Bausatz vom Orlik von den Oldgliders im Maßstab 1:3 zugelegt. Eine riesige Kiste mit CNC - gefrästen Teilen ist notwendig um ein Modell mit 5 Meter Spannweite entstehen zu lassen. Einige Male habe ich Stefan besucht, um mich über den Stand vom Modell zu informieren. Mehrere Winter hat Stefan mit dem Bau vom Rumpf zugebracht. Irgendwann hat ihn dann aber die Lust verlassen und er hat das Projekt auf die Seite gelegt.

Diesen Herbst hat er mich gefragt, ob ich den Oldtimer fertig bauen möchte. Ich habe wieder mal ja gesagt und damit steht mein Winterprojekt nun fest. Andere Kollegen benötigen für solch ein Mamutprojekt Jahre. Das soll bei mir aber nicht der Fall sein. Da ich Rentner bin kann ich täglich 2 Stunden am Modellbau bleiben und so sollte zur nächsten Flugsaion sich der Orlik endlich in die Luft erheben können.

Pünklich zum Herbstbeginn starte ich mit dem Bau der Tragflügel. Im ersten Schritt wird bei den Oldgliders erst mal die Steckung bestellt. Für stolze 200 Euro bekommt man eine Flachsteckung aus CFK mit den daziu gehörenden Steckungsrohren. Passend für längere Tragflügel habe ich mir den 3 Meter Unterbauschränke beschafft und auf einer Arbeitsplatte findet nun ein sehr langes Baubrett seinen Platz. Im ersten Schritt wird erst mal, nach alter Väter Marnier der Bauplan der Tragfläche mit Rapsöl eingeölt. So wird dieser transparent und man kann damit einen rechten und linken Tragflügel bauen. Es sind zwar beine Flüglehälften ausgeplottet, leider sind diese nicht gleich lang. Nun wird erst mal kontrolliert, ob nach so langer Lagerzeit noch alle Teile vorhanden sind. Wir haben Glück. Es sind noch alle Teile vorhanden.

Herbstanfang - Für den Tragflügel wird eine 2.5 Meter langer Hauptholm mit einem Querschnitt von 15 x 7mm benötigt. Im Bauhaus wird daher ein Stück feinjähriges Kantholt aus Kiefer besorgt und auf der Kreissäge in dem Bauraum entstehen 12 passgenaue Leisten mit ausreichender Länge. Nach langer Überlegung  und Recherche im Internet beginne ich im ersten Schritt mit den Mittelstücken. Als Endleiste verwende ich Flugzeugsperrholz mit den Maßen 12 x 2mm. Diese wird zusammen mit dem Hauptholm auf das Baubrett geheftet. Darauf werden nun senkrecht die Rippen geklebt. die Wurzelrippe wird nur auf den unteren Hauptholm geklebt. Alle anderen Klebestellen bleiben noch lose. Ebenso wird die Knickversärkung nur gesteckt. Der obere Hauptholm wird aufgesetzt und angeleimt, die Wurzelrippen bleiben lose.

Glücklicherweise ist ja noch genug zu tun an den Außenflügel und den Querrudern. Die Leisten aus zwei Stück 25x5mm Balsaleisten werden wieder auf der Kreissäge zugesägt und verleimt, dass diese eine Länge von 1,5 Meter ergeben. Danach wird die genaue Position der Rippen auf die Leisten übertragen. In den Bauräumen werden dann 3mm tiefe Sägeschnitte auf der Kreissäge angebracht. Nun kann die Leiste an der Unterkante bündig an die Rippen angeklebt und mit Stecknadeln gesichert werden.

Im Internet gibt es schon zahlreiche Berichte über den Bau vom Orlik. Über den genauen Vorgang zur Flügelschränkung habe ich bislang nichts gefunden. Laut beiliegender CD werden nur die Maße an der Vorderkante angegeben. Daher werde ich die Querruder an den Flügel anhefen und diesen unten komplett beplanken. Danach richte ich mir einen Keil mit 8mm Schränkung für den Außenflügel und spanne damit den Außenflügel auf dem Baubrett auf. Die Hauptholme werden dann verkastelt und danach die Oberseite beplankt. Die Innenteile erhalten keine Schränkung.

Die Steckung und die Rohre sind angekommen. Gleich werden diese auf Länge geschnitten und eingesetzt. Stefan hat ja schon Vorabeit mit dem Rumpfgerippe geleistet. Nun werden die Anschlussrippen mit Wächeklammern zusammengespannt und die Rohre mit Uhu-plus schon mal geheftet. Die losen Anschlussrippen werden ebenfalls mit Weißleim angeklebt. So kann alles aushärten und alles passt danach sauber zusammen.

Und schon kann ich das rechte Querruder zusammen kleben.

 Nachdem das Querruder getrocknet ist wird dieses abgelängt und in den Außenflügel eingepasst. Bis zum einkleben wird das Querruder mit Klebeband fixiert.

Je 100 Bretter in der Stärke 3mm und 4mm wurden geliefert. Dies sollte für die Flügel - und Rumpfbeplankung ausreichen.

Beim Zusammenkleben der Beplankungen verwende ich gerne das Abklebeband für Maler von Tesa. Das Band lässt sich danach leicht abziehen. Als Kleber verwende ich Uhu - hart. Dabei gehe ich wie folgt vor. Auf dem Baubrett wird ein Streifen vom Band aufgebracht. Die erste Beplankung wird mit einige Stecknadeln auf dem Baubrett fixiert und es wird einseitig der Kleber aufgetragen. Die zweite Beplankung wird angedrückt, der Kleber verstrichen und leicht überschliffen. Der Staub wird entfernt und das Klebeband aufgebracht. Die Beplankungen werden auf dem glatten Band verschoben und umgedreht. Die zweite Klebeseite wird auch verstrichen und leicht überschliffen. Nach dem Entfernen vom Staub wird das zweite Klebeband aufgebracht. Die Beplankung wird zum Trocknen beiseite gelegt.

An beiden Mittelteilen wird die Unterseite beplankt. Für das schnelle Aufziehen der Beplankung verwende ich Patex Kontaktkleber. Die Aufleimer werden mit Weißleim aufgeklebt. Damit die Beplankung auch vernünftig hält, werden die Klebestellen anschließend mit verdünntem Weißleim von innen nachgeklebt..

Nach dem Trocknen wird die Oberseite leicht überschliffen. Die untere Endleiste wird auf den Spitz geschliffen. so ensteht, nach dem Aufkleben der oberen Endleiste aus Birkensperrholz eine 2mm dicke und sehr stabile Endleiste. Die Mittelteile werden auf das Baubrett aufgespannt und die Enleiste mit 10mm unterlegt. An der Endleiste dient ein Flachmaterial aus Alu als Anschlag. Die Endleiste wird mit Weißleim angeklebt und mit einigen Stecknadeln auf das Baubrett geheftet. So bleibt diese gerade. Die vordere Beplankung wird an jeder zweiten Rippe mit Kontaktkelber aufgezogen. An den anderen Rippen wird Weißleim verwendet. Mit vielen Stecknadeln werden die Klebestellen mit dem Weißleim gesichert. Nach dem Aushärten können die Kanten mit einem schrfen Messer schon mal bündig geschnitten und geschliffen werden. Das Klebeband wird abgeozogen. Sehr stabile Mittelteile sind so entstanden.

 Stand 25.12.2024 - Die letzten Tage habe ich fast jeden Mittag damit zugebracht die Bepplankungen am Rumpf anzupassen und dann mit Weißleim anzukleben. Mit vielen Klammern und Stecknadeln wurden diese fixiert bis der Kleber ausgehärtet war. Doch pünklich zum heiligen Abend habe ich das letzte Beplankungsteil eingepasst und angeklebt. Parallel wurden dann schon mal alle Spalte und Übergänge mit Kavan Leichtspachtel überzogen. Nach dem Überschleifen sieht das Ergebnis schon recht toll aus. Zwichendurch wurde das Seitenruder fertig gestellt und ist nun bereit für die Bespannung. An dieser Stelle wünsche ich allen Lesern, welche den Bericht gespannt verfolgen, ein Frohes Weihnachtsfest und einen Guten Rutsch in das Jahr 2025.

Das letzte Stück Beplankung wurde heute eingesetzt. Nun folgen einige Stunden mit Spachtel- und Schleifarbeiten. Zur Entspannung wird zwischendurch der Kabinenrahmen gebaut. das Seitenruder bespannt, usw.

Ab 1970 war ich regelmäßig an den Flugtagen in Hilzingen. Damals gab es noch keine Höhenbeschränkungen für den Kunstflug und so konnte so manches mutige Flugmanöver bestaunt werden. So ist mir noch gut der Fieseler Storch von Adolf Meier in Erinnerung. Herr Meier hat den Flieger, anstatt eines Traktors auf einer Veranstaltung gekauft, um damit seine Weinberge zu besprühen. Diese Geschichte wurde damals an den Flugtagen erzählt. Statt dem Besprühen der Weinberge fand Herr Meier aber Gefallen an Flugtagen, um dem Publikum seinen Stroch vorzuführen. Der Leidenschaft von Herr Meier und seinen Söhnen folgten dann noch viele Flugzeuge, bis hin zum heuten Werk – den MEIERMOTORS.

Da ich nebenbei immer ein Auge auf die Baukästen der Kleinanzeigen werfe, nennt sich mittlerweile so mancher Bausatz mein Eigen. Sei es ein Jugendtraum, welcher ich mir zu dieser Zeit finanziell nicht leisten konnte, oder ein Bausatz aus meines Vaters Zeiten. Wenn ich solch ein Angebot erhalte, kann ich meist nicht wiederstehen. Wenn dieser dann auch noch sehr günstig war, gibt es nur eine Entscheidung – kaufen.

So ging es auch mit dem Fieseler Storch von Krick. Dieser wurde als Dachbodenfund mit Wasserschaden angepriesen und wechselte schlussendlich für 50 Euro den Besitzer. Schon im Sommer habe ich diesen Bausatz parat gelegt für die Wintermonate. Nach einem langen und schönen Sommer ist es nun soweit. Der Bau kann beginnen.

Schon zu Baubeginn hat mir Harald ein Bild von seinem Fieseler Storch zukommen lassen. Danke Harald für das tolle Bild. Nun bin ich noch mehr motiviert.

Und es geht zügig weiter mit den Leisten. Einige müssen vorher konisch zugeformt werden. Das erinnert alles ein wenig an ein Fass. Im nächsten Schritt wird die Nase beplankt. Dann kann ich, im nächsten Schritt, schon mal den Rahmen der Kanbinenhaube fertigstellen. Zwischendurch werden noch die Schlitze für die Scharniere an den Leitwerken hergestellt. Das geht wieder ganz flott mit meiner Schlitzmaschine. Der obere Rumpfrücken ist gerade. Dieser wird gleich mit 2mm Balsa beplankt. Dann werden die beiden Höhenleitwerke eingepasst und schon mal eingeklebt. Nach dem Ausrichten, zusammen mit den Tragflächen, wird alles mit Klebeband gesichert. Für heute reicht es. Morgen geht es weiter.

Es geht weiter mit der Rumpfbeplankung. Bei der Rumpfnase wird Leiste für Leiste konisch angepasst und dann mit Weißleim angeklebt. Am Stoß wird wieder Uhu - hart verwendet. Nach dem Aushärten werden die Leisten schon mal rund geschliffen. Und schon kann der Kabinenrahmen der Frontscheibe angepassst und angeklebt werden. Klebeband und Wäscheklammern halten den Rahmen, bis der Kleber getrocknet ist. Derweilen schaue ich mir schon mal den bestellten Elektroantrieb von Kavan an. Da die Motorhaube doch recht klein für einen Verbrenner ist habe ich mich für diesen Antrieb entschieden. Der Motor kann mit bis zu 8 Lipozellen betrieben werden. Der Regler verträgt eine Stromstärke von 120 Amper. Bei 6S wird ein Propeller von 15 Zoll Duchmesser verwendet. Der Schub ist dabei ausreichend.

Und wieder verbringe ich ein Nachmittag mit dem Anbringen der Beplankung. Nun habe ich mich schon bis zum unteren Holmgurt vorgearbeitet. Mit dem Sporn bin ich gar nicht einverstanden. Laut Bescheibung werden da 2 Sperrholzteile starr an den Rumpf angekebt. Mein Stroch bekommt ein lenkbares Heckfahrwerk. Zur Enspannung zwischendurch übe ich das Helifliegen am Simmulator. Ich habe ja einige Helis. Die müssen die nächste Saison auch mal wieder in die Luft.

Jeden Nachmittag eine Stunde Modellbau. So findet das Beplanken mit dem Rumpf auch mal ein Ende. Nachdem die Seiten fertig sind, kommt noch der Deckel und der Boden dran. Nun stehen aber noch zahlreiche Kleinarbeiten am Rumpf an, bevor ich mit dem Spachteln und Verschleifen beginnen kann.

Alle Leisten und Gurte sind nun am Rumpf angebracht. Der Übergang vom Rumpf zu, Tragflügel wurde mit 2mm Sperrholz beplankt.

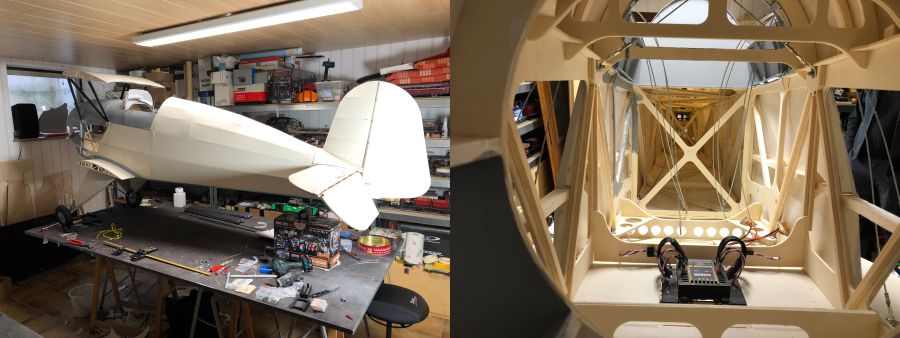

Vorab allen ein frohes Weihnachtsfest. Was ist in der Zwichenzeit geschehen?  Der Rumpf wurde grob vorgeschliffen und dann komplett mit Kavan Balsaspachtel überzogen. Im Bereich vom Flügelübergang wurde Kunststoffspachtel verwendet, da eine Kante aufgetragen werden musste. Die Motorhaube wurde angepasst, Distanzen für den Motor gedreht und den Motor moniert. Die Fahrwerke wurden schon mal montiert und gleich festgestellt, dass diese so nicht verwendet werden können. Diese überleben keine Landung. Hier muss ich mir noch eine praxisgerechte Lösung mit meine Telebeinen einfallen lassen.

Nach dem Aushärten vom Spachtel wurde der komplette Rumpf mit 120er Körnung glatt geschliffen. Der Balsaspachtel von Kavan lässt sich ja super schleifen. Da mir nun schon mehrmals die dünnen Leisten an der Kabine unter der Hand zusammengebrochen sind, ersetze ich diese nun mit Kiefernleisten. Der Rumpf wird nun mehrmals mit Porenfüller gestrichen und zwischendurch leicht überschliffen. Dann wird der Rumpf samt Leitwerk mit Kunstseide überzogen. Der Duft von Spannlack liegt wieder einmal in der Luft.

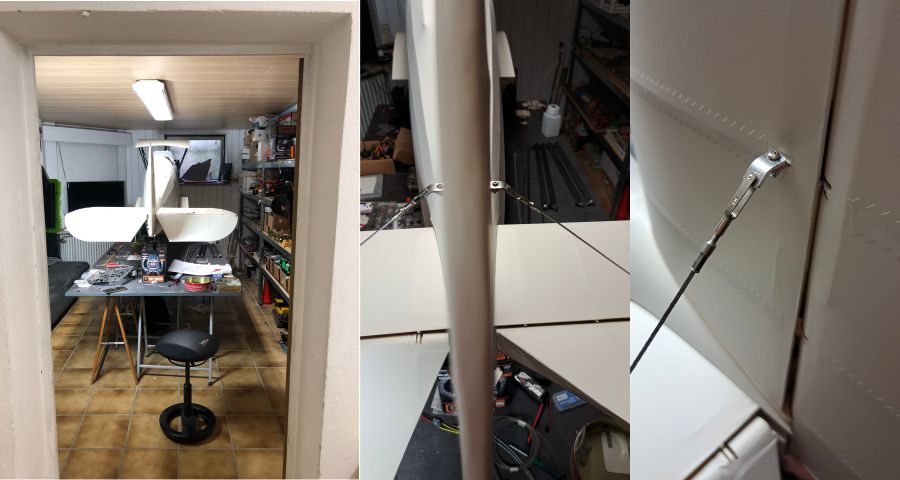

24.01.2024 - die Savex Rudermaschinen wurden in die Tragflügel eingebaut, die Ruder montiert und mit M3-Klipsen angelenkt. Um die Scharniere gegen Herausrutschen zu sichern wurden diese verstiftet. Dazu verwende ich gerne Dekostifte. Diese lassen sich dann wieder herausziehen, wenn mal was montiert werden soll. Die Flügel werden nun beiseite gestellt und warten auf die Tarnlackierung. Der Motor samt Regler wurde eingebaut und schon mal ein Probelauf durchgeführt. Mit 6S ist ausreichend Reserve vorhanden.

05.05.2024 - Bis zum Erstflug sind nun doch noch einige Tage vergangen und einige Arbeiten wurden erledigt. So wurden Telebeine mit 40mm Federweg hergestellt. An einem schönen Sonnentag wurde die Tarnlackierung auf den grauen Untergrund mit Acryl aufgespritzt. Danach wurden die Folienschnitte angefertigt und aufgebracht. Dann fand der fiese Storch erst mal seinen Platz im Regal und wartete bis heute auf den Erstlug.

Dann war es soweit. Da wir heute wieder mal Wind auf unserem Flugplatz hatten, wurde bis zum Abend abgewartet. So wie sich der Seitenwind etwas gelegt hat wurden die ersten Rollversuche durchgeführt. Schon hier war zu sehen, dass das Modell durch die schmalen Storchenbeine gerne zur Seite kippt und dabei ausbricht. Und so wurde einfach mal Gas gegeben und das Modell brach zum Bach hin aus, hob ab und schlug in einer gerissenen Rolle ein. Natürlich mitten in den Bach hinein. Kleiner Schäden sind entstanden und so wandert der Storch erst mal wieder in seinen Platz im Regal. So wie ich Lust habe, die Schäden wieder zu reparieren erfolgt danach wieder ein erneuter Startversuch. Dieses mal aber ohne Seitenwind.

Vorab erst mal ein Dankeschön von der Modellbaugruppe Radolfzell an Tobias für den tollen Bericht samt Bilder.

Für mein nächstes Bauprojekt habe ich mich mal an etwas anspruchsvolleres herangetraut. Wie wahrscheinlich bei den meisten RC-Piloten, war schon immer der Wunsch nach einem Jet vorhanden. Leider gibt es in diesem Segment nur wenige Bausätze. Entweder sind die Angebote zu groß oder zu klein. Nach längerer Suche bin ich aber dann auf den L39 Albatros von RBC Kits gestoßen. Mit einer Spannweite von 1250mm und einem Gewicht von ca. 4kg hat er bereits eine ansehnliche Größe, kann aber noch gut mit einem Impeller angetrieben werden. Da der Bausatz unter anderem auch von WeMotec vertrieben wird, gibt es dort auch gleich eine passende Antriebsempfehlung. Ein 90mm Impeller in Verbindung mit einem 8S oder 6S Akku. Dies war genau dies, was ich gesucht hatte. Das nächste Projekt wird also gestartet. Wahrscheinlich werde ich mir für den Bau aber zwei Winter Zeit nehmen.

Bei dem Bausatz handelt es sich um einen Frästeilesatz, der durch ein paar Kunststoffteile wie Kabinenhaube, Nase und Flügelenden ergänzt wird.
Anders als bei Lasercut Bausätzen, haben die einzelnen Teile keine Beschriftungen. Im ersten Schritt müssen also zunächt einmal die Bezeichnungen von einem beiligenden Plan übernommen werden.

Im Herbst geht es dann mit dem Rumpf weiter.

Schöne Grüße Tobi

Schöne Grüße Tobias

Harald hat seine Lazy Bee fertiggestellt. Die Flächen und das Höhenruder hat er nach alter Bauweise mit Papier bespannt und mit Spannlack behandelt. Ging alles prima, aber die Bespannung ist natürlich sehr empfindlich. Man muss beim Transport und beim Montieren höllisch aufpassen. Mal sehen, wie sich das bewährt.

Harald, da hast Du wieder ja wieder ein tolles Modell gebaut! Die Flugsaison steht ja vor der Tür und wir freuen uns schon auf den Erstflug Deiner Lazy Bee.

Diese Flugssaison hat Joachim Gefallen am F-Schlepp auf unserem Modellflugplatz gefunden. Zahlreiche Starts hat er mit seiner KA6 durchgführt und in der Thermik ausgiebige Flüge erlebt. Meist ist er aber in unserem schönen Hegau. Je nach Windrichtung haben wir hier tolle Hänge und wenn doch mal der Aufwind ausbleibt hilft ein Elektromotor in der Nase um wieder an den Startplatz zurück zu kommen.

Bei den Tragflächen vom Ventus liegt die Herausforderung beim mehrfachen Knick in den Flügel. Auf unserer CNC-Schneide kann eine solche V-Form programmiert werden. Die Beplankung kann dann beim Pressen in diese Form gebracht werden. Da Joachim schon viele Tragflügel für Segler erstellt hat, ist dies nur eine kleine Herausforderung für ihn. Wie wir auf den Bildern sehen, sind die neuen Flügel vom Ventus wieder gut gelungen. Es müssen nur noch die Kabel mit den Rudermaschinen verlötet werden. Nach einigen Kleinarbeiten ist dann der Ventus startbereit für die neue Flugsaison. Ich hoffe, dass viele Segler von Joachim wieder an unser Schleppmaschine zum Einsatz kommen.

Danke Joachim für die Bilder und wir sind schon gespannt, was als nächstes Projekt auf den Bautisch kommt.

Regenzeit = Bauzeit. Fast den ganzen Mai hat es geregnet. Modellflug war kaum möglich. Michael hat sich daher kurzerhand einen Bausatz der robbe Wega beschafft und nutzt die Regentage für den Modellbau. Die Explosionszeichnungen erleichtern den Zusammenbau und so können die beiliegenden Teile, wie Motorträger, ezfw und Tank schon mal darauf gelegt werden. Micha hat dazu in seinem Fundus noch ein passender Verbrenner und so kann schon mal alles geplant und zusammengestellt werden.

Doch zuerst wird mit dem Flügelbau gestartet. Dabei schaut er immer mal wieder auf meinen Baubericht.

Benjamin hatte beim letzten Wettbewerb etwas Pech und seine Flugbahn wurde von einem Kollegen gekreuzt. Nachfolgend beschreibt er uns wie er seinen Schaden repariert hat und daduch zum Erfolg gekommen ist.

Aufgrund eines Midairs, bei dem das V Leitwerk vom Rumpf getrennt wurde, musste ich eine grössere Reparatur in Angriff nehmen. Es waren folgende Teile beschädigt:

V Leitwerk, Rumpf getrennt, rechter Aussenflügel mehrfach gebrochen, Nase mehrfach gebrochen und die Unterseite des Innenflügels war ablaminiert von der Klappe ausgehend zu ca. ¼ der Flächentiefe sowie diverse Dellen im Flügel. Bowdenzüge zerstört über die ganze Länge, ein LDS gebrochen.

Zunächst ging es an die Reparatur des Rumpfes. Dort habe ich die Bruchstelle gerade abgeschnitten und die Bowdenzug Reste entfernt. Als Verbindung der zwei Hälften wurde ein CFK-Inlay gebaut mit Schaumkern und 2 CFK Schläuchen inklusive Führungsrillen für die Bowdenzüge.

Mit diesem Inlay konnte ich dann beide Rumpfteile verbinden und habe bei dieser Gelegenheit den Rumpf um 6,5cm verlängert. Gleichzeitig wurden neue Bowdenzüge eingesetzt und mit Magneten fixiert, um anschliessend mit Sekundenkleber eingeklebt zu werden.

Benjamin sagt Dank und steht ganz oben auf dem Siegertreppchen. Nach sieben Jahren war’s echt mal Zeit.

Hier könnt ihr wenn ihr wollt die Ergebnisse anschauen. Einfach auf die Punktzahlen klicken
