Vorab erst mal ein Dankeschön von der Modellbaugruppe Radolfzell an Tobias für den tollen Bericht samt Bilder.

Für mein nächstes Bauprojekt habe ich mich mal an etwas anspruchsvolleres herangetraut. Wie wahrscheinlich bei den meisten RC-Piloten, war schon immer der Wunsch nach einem Jet vorhanden. Leider gibt es in diesem Segment nur wenige Bausätze. Entweder sind die Angebote zu groß oder zu klein. Nach längerer Suche bin ich aber dann auf den L39 Albatros von RBC Kits gestoßen. Mit einer Spannweite von 1250mm und einem Gewicht von ca. 4kg hat er bereits eine ansehnliche Größe, kann aber noch gut mit einem Impeller angetrieben werden. Da der Bausatz unter anderem auch von WeMotec vertrieben wird, gibt es dort auch gleich eine passende Antriebsempfehlung. Ein 90mm Impeller in Verbindung mit einem 8S oder 6S Akku. Dies war genau dies, was ich gesucht hatte. Das nächste Projekt wird also gestartet. Wahrscheinlich werde ich mir für den Bau aber zwei Winter Zeit nehmen.

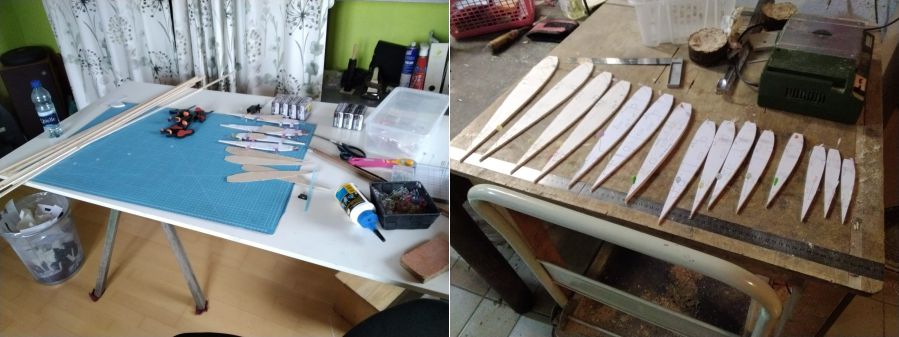

Bei dem Bausatz handelt es sich um einen Frästeilesatz, der durch ein paar Kunststoffteile wie Kabinenhaube, Nase und Flügelenden ergänzt wird.
Anders als bei Lasercut Bausätzen, haben die einzelnen Teile keine Beschriftungen. Im ersten Schritt müssen also zunächt einmal die Bezeichnungen von einem beiligenden Plan übernommen werden.

Im Herbst geht es dann mit dem Rumpf weiter.

Schöne Grüße Tobi

Harald hat seine Lazy Bee fertiggestellt. Die Flächen und das Höhenruder hat er nach alter Bauweise mit Papier bespannt und mit Spannlack behandelt. Ging alles prima, aber die Bespannung ist natürlich sehr empfindlich. Man muss beim Transport und beim Montieren höllisch aufpassen. Mal sehen, wie sich das bewährt.

Harald, da hast Du wieder ja wieder ein tolles Modell gebaut! Die Flugsaison steht ja vor der Tür und wir freuen uns schon auf den Erstflug Deiner Lazy Bee.

Diese Flugssaison hat Joachim Gefallen am F-Schlepp auf unserem Modellflugplatz gefunden. Zahlreiche Starts hat er mit seiner KA6 durchgführt und in der Thermik ausgiebige Flüge erlebt. Meist ist er aber in unserem schönen Hegau. Je nach Windrichtung haben wir hier tolle Hänge und wenn doch mal der Aufwind ausbleibt hilft ein Elektromotor in der Nase um wieder an den Startplatz zurück zu kommen.

Bei den Tragflächen vom Ventus liegt die Herausforderung beim mehrfachen Knick in den Flügel. Auf unserer CNC-Schneide kann eine solche V-Form programmiert werden. Die Beplankung kann dann beim Pressen in diese Form gebracht werden. Da Joachim schon viele Tragflügel für Segler erstellt hat, ist dies nur eine kleine Herausforderung für ihn. Wie wir auf den Bildern sehen, sind die neuen Flügel vom Ventus wieder gut gelungen. Es müssen nur noch die Kabel mit den Rudermaschinen verlötet werden. Nach einigen Kleinarbeiten ist dann der Ventus startbereit für die neue Flugsaison. Ich hoffe, dass viele Segler von Joachim wieder an unser Schleppmaschine zum Einsatz kommen.

Danke Joachim für die Bilder und wir sind schon gespannt, was als nächstes Projekt auf den Bautisch kommt.

Regenzeit = Bauzeit. Fast den ganzen Mai hat es geregnet. Modellflug war kaum möglich. Michael hat sich daher kurzerhand einen Bausatz der robbe Wega beschafft und nutzt die Regentage für den Modellbau. Die Explosionszeichnungen erleichtern den Zusammenbau und so können die beiliegenden Teile, wie Motorträger, ezfw und Tank schon mal darauf gelegt werden. Micha hat dazu in seinem Fundus noch ein passender Verbrenner und so kann schon mal alles geplant und zusammengestellt werden.

Doch zuerst wird mit dem Flügelbau gestartet. Dabei schaut er immer mal wieder auf meinen Baubericht.

Benjamin hatte beim letzten Wettbewerb etwas Pech und seine Flugbahn wurde von einem Kollegen gekreuzt. Nachfolgend beschreibt er uns wie er seinen Schaden repariert hat und daduch zum Erfolg gekommen ist.

Aufgrund eines Midairs, bei dem das V Leitwerk vom Rumpf getrennt wurde, musste ich eine grössere Reparatur in Angriff nehmen. Es waren folgende Teile beschädigt:

V Leitwerk, Rumpf getrennt, rechter Aussenflügel mehrfach gebrochen, Nase mehrfach gebrochen und die Unterseite des Innenflügels war ablaminiert von der Klappe ausgehend zu ca. ¼ der Flächentiefe sowie diverse Dellen im Flügel. Bowdenzüge zerstört über die ganze Länge, ein LDS gebrochen.

Zunächst ging es an die Reparatur des Rumpfes. Dort habe ich die Bruchstelle gerade abgeschnitten und die Bowdenzug Reste entfernt. Als Verbindung der zwei Hälften wurde ein CFK-Inlay gebaut mit Schaumkern und 2 CFK Schläuchen inklusive Führungsrillen für die Bowdenzüge.

Mit diesem Inlay konnte ich dann beide Rumpfteile verbinden und habe bei dieser Gelegenheit den Rumpf um 6,5cm verlängert. Gleichzeitig wurden neue Bowdenzüge eingesetzt und mit Magneten fixiert, um anschliessend mit Sekundenkleber eingeklebt zu werden.

Benjamin sagt Dank und steht ganz oben auf dem Siegertreppchen. Nach sieben Jahren war’s echt mal Zeit.

Hier könnt ihr wenn ihr wollt die Ergebnisse anschauen. Einfach auf die Punktzahlen klicken

https://www.rcmodelspot.com/Ranking/6ed21611-258e-4368-b61f-ba071046a24e?scroll=section-295599e0-d83e-40df-803a-a12b96c5bb25-o

Ab 1970 war ich regelmäßig an den Flugtagen in Hilzingen. Damals gab es noch keine Höhenbeschränkungen für den Kunstflug und so konnte so manches mutige Flugmanöver bestaunt werden. So ist mir noch gut der Fieseler Storch von Adolf Meier in Erinnerung. Herr Meier hat den Flieger, anstatt eines Traktors auf einer Veranstaltung gekauft, um damit seine Weinberge zu besprühen. Diese Geschichte wurde damals an den Flugtagen erzählt. Statt dem Besprühen der Weinberge fand Herr Meier aber Gefallen an Flugtagen, um dem Publikum seinen Stroch vorzuführen. Der Leidenschaft von Herr Meier und seinen Söhnen folgten dann noch viele Flugzeuge, bis hin zum heuten Werk – den MEIERMOTORS.

Da ich nebenbei immer ein Auge auf die Baukästen der Kleinanzeigen werfe, nennt sich mittlerweile so mancher Bausatz mein Eigen. Sei es ein Jugendtraum, welcher ich mir zu dieser Zeit finanziell nicht leisten konnte, oder ein Bausatz aus meines Vaters Zeiten. Wenn ich solch ein Angebot erhalte, kann ich meist nicht wiederstehen. Wenn dieser dann auch noch sehr günstig war, gibt es nur eine Entscheidung – kaufen.

So ging es auch mit dem Fieseler Storch von Krick. Dieser wurde als Dachbodenfund mit Wasserschaden angepriesen und wechselte schlussendlich für 50 Euro den Besitzer. Schon im Sommer habe ich diesen Bausatz parat gelegt für die Wintermonate. Nach einem langen und schönen Sommer ist es nun soweit. Der Bau kann beginnen.

Schon zu Baubeginn hat mir Harald ein Bild von seinem Fieseler Storch zukommen lassen. Danke Harald für das tolle Bild. Nun bin ich noch mehr motiviert.

Und es geht zügig weiter mit den Leisten. Einige müssen vorher konisch zugeformt werden. Das erinnert alles ein wenig an ein Fass. Im nächsten Schritt wird die Nase beplankt. Dann kann ich, im nächsten Schritt, schon mal den Rahmen der Kanbinenhaube fertigstellen. Zwischendurch werden noch die Schlitze für die Scharniere an den Leitwerken hergestellt. Das geht wieder ganz flott mit meiner Schlitzmaschine. Der obere Rumpfrücken ist gerade. Dieser wird gleich mit 2mm Balsa beplankt. Dann werden die beiden Höhenleitwerke eingepasst und schon mal eingeklebt. Nach dem Ausrichten, zusammen mit den Tragflächen, wird alles mit Klebeband gesichert. Für heute reicht es. Morgen geht es weiter.

Es geht weiter mit der Rumpfbeplankung. Bei der Rumpfnase wird Leiste für Leiste konisch angepasst und dann mit Weißleim angeklebt. Am Stoß wird wieder Uhu - hart verwendet. Nach dem Aushärten werden die Leisten schon mal rund geschliffen. Und schon kann der Kabinenrahmen der Frontscheibe angepassst und angeklebt werden. Klebeband und Wäscheklammern halten den Rahmen, bis der Kleber getrocknet ist. Derweilen schaue ich mir schon mal den bestellten Elektroantrieb von Kavan an. Da die Motorhaube doch recht klein für einen Verbrenner ist habe ich mich für diesen Antrieb entschieden. Der Motor kann mit bis zu 8 Lipozellen betrieben werden. Der Regler verträgt eine Stromstärke von 120 Amper. Bei 6S wird ein Propeller von 15 Zoll Duchmesser verwendet. Der Schub ist dabei ausreichend.

Und wieder verbringe ich ein Nachmittag mit dem Anbringen der Beplankung. Nun habe ich mich schon bis zum unteren Holmgurt vorgearbeitet. Mit dem Sporn bin ich gar nicht einverstanden. Laut Bescheibung werden da 2 Sperrholzteile starr an den Rumpf angekebt. Mein Stroch bekommt ein lenkbares Heckfahrwerk. Zur Enspannung zwischendurch übe ich das Helifliegen am Simmulator. Ich habe ja einige Helis. Die müssen die nächste Saison auch mal wieder in die Luft.

Jeden Nachmittag eine Stunde Modellbau. So findet das Beplanken mit dem Rumpf auch mal ein Ende. Nachdem die Seiten fertig sind, kommt noch der Deckel und der Boden dran. Nun stehen aber noch zahlreiche Kleinarbeiten am Rumpf an, bevor ich mit dem Spachteln und Verschleifen beginnen kann.

Alle Leisten und Gurte sind nun am Rumpf angebracht. Der Übergang vom Rumpf zu, Tragflügel wurde mit 2mm Sperrholz beplankt.

Vorab allen ein frohes Weihnachtsfest. Was ist in der Zwichenzeit geschehen?  Der Rumpf wurde grob vorgeschliffen und dann komplett mit Kavan Balsaspachtel überzogen. Im Bereich vom Flügelübergang wurde Kunststoffspachtel verwendet, da eine Kante aufgetragen werden musste. Die Motorhaube wurde angepasst, Distanzen für den Motor gedreht und den Motor moniert. Die Fahrwerke wurden schon mal montiert und gleich festgestellt, dass diese so nicht verwendet werden können. Diese überleben keine Landung. Hier muss ich mir noch eine praxisgerechte Lösung mit meine Telebeinen einfallen lassen.

Nach dem Aushärten vom Spachtel wurde der komplette Rumpf mit 120er Körnung glatt geschliffen. Der Balsaspachtel von Kavan lässt sich ja super schleifen. Da mir nun schon mehrmals die dünnen Leisten an der Kabine unter der Hand zusammengebrochen sind, ersetze ich diese nun mit Kiefernleisten. Der Rumpf wird nun mehrmals mit Porenfüller gestrichen und zwischendurch leicht überschliffen. Dann wird der Rumpf samt Leitwerk mit Kunstseide überzogen. Der Duft von Spannlack liegt wieder einmal in der Luft.

24.01.2024 - die Savex Rudermaschinen wurden in die Tragflügel eingebaut, die Ruder montiert und mit M3-Klipsen angelenkt. Um die Scharniere gegen Herausrutschen zu sichern wurden diese verstiftet. Dazu verwende ich gerne Dekostifte. Diese lassen sich dann wieder herausziehen, wenn mal was montiert werden soll. Die Flügel werden nun beiseite gestellt und warten auf die Tarnlackierung. Der Motor samt Regler wurde eingebaut und schon mal ein Probelauf durchgeführt. Mit 6S ist ausreichend Reserve vorhanden.

05.05.2024 - Bis zum Erstflug sind nun doch noch einige Tage vergangen und einige Arbeiten wurden erledigt. So wurden Telebeine mit 40mm Federweg hergestellt. An einem schönen Sonnentag wurde die Tarnlackierung auf den grauen Untergrund mit Acryl aufgespritzt. Danach wurden die Folienschnitte angefertigt und aufgebracht. Dann fand der fiese Storch erst mal seinen Platz im Regal und wartete bis heute auf den Erstlug.

Dann war es soweit. Da wir heute wieder mal Wind auf unserem Flugplatz hatten, wurde bis zum Abend abgewartet. So wie sich der Seitenwind etwas gelegt hat wurden die ersten Rollversuche durchgeführt. Schon hier war zu sehen, dass das Modell durch die schmalen Storchenbeine gerne zur Seite kippt und dabei ausbricht. Und so wurde einfach mal Gas gegeben und das Modell brach zum Bach hin aus, hob ab und schlug in einer gerissenen Rolle ein. Natürlich mitten in den Bach hinein. Kleiner Schäden sind entstanden und so wandert der Storch erst mal wieder in seinen Platz im Regal. So wie ich Lust habe, die Schäden wieder zu reparieren erfolgt danach wieder ein erneuter Startversuch. Dieses mal aber ohne Seitenwind.

Gerhard baut die Su-26.
Doch schon wieder einige Jahre liegt der alter Bausatz im Speicher und wartet auf die Vollendung, damit er sich endlich in die Lüfte erheben kann. Dieser wurde, wie auch schon viele andere Schnäppchen über die Kleinanzeigen günstig erworben. Nachdem sich letztes Jahr ein toller Sternmotor von Saito dazugesellt hat, ist nun der Entschluss klar. Ich baue über den Winter diesen tollen Flieger. Das Modell hat eine Flügelspannweite von ca. 2,5 Meter, das Höhenleitwerk alleine misst schon einen Meter. Da die Bauteile wirklich sehr leicht sind, hoffe ich, unter 10kg zu kommen.

Bei RC-Network habe ich, auf den Hinweis von Joachim, ein passen passendes Hauptfahrwerk gefunden. Da solch ein CFK-Fahwerk über 100 Euro kostet, konnte ich es so günstig erwerben. Dabei sind übrigens schon die passenden Räder. Drei Steckungsrohrhülsen aus GFK, das 30mm Steckungsrohr und die rauchfarbene Kabinenhaube habe ich bei Delro bestellt. Da kein Bauplan vorhanden ist, entnehme ich die fehlenden Maße aus einer Dreiseitenansicht. Wozu hat man denn in der Schule den Dreisatz gelernt!

07.10.2022 - nachdem ich letzten Montag schon die Querruder ausgeschnitten und die Nasenleisten angeklebt habe, wird die Flügelnase heute mit dem Balsahobel und Schleifleiste in Form gebracht, Da der Furnier doch sehr dünn und die Flügelhinterkante dadurch sehr anfällig auf Beschädigungen ist, setzte ich gleich eine Leiste aus härterem Balsa ein. Auch wird die stirnseitige Schnittfläche zum Querruder hin gleich mit 3mm Pappelsperrholz verstärkt. Um nun mit den Bau der Tragflügel weiter zu schreiten, erwarte sich nun erst die Steckungsrohre.

Heute werden die Nasenleisten in Form gebracht mit dem Balshobel und der Schleifleiste. Danach gehe ich die spaltfreien Querruder an. Mit dem heißen Draht werden die Hohlkehlen an der Tragflächer herausgeschnitten und danach mit einer Rolle und Schmirgel leicht überschliffen.

Wir haben Besuch von Jörg, unser neuer Vorstand und Leon. Beide erkundigen sich nach der geplanten Modellbauaktion mit den Schülern der Hausherrenschule. Die bestellten Bausätze sind leider noch nicht geliefert worden. Sobald die Baukaktion beginnt, werde ich an dieser Stelle live darüber berichten. Ich stelle mir heute erst mal eine Lehre her, um die Radien an den Querruder dann herzustellen. Dies geschieht mit dem Hobel und er Schleifleiste. Immer wieder wird kontrolliert, dass die Querruder in die Hohlkehlen vom Flügel passen. Als diese sauber passen werden stirnseitig eine Auflage aus Pappelsperrholz aufgebracht und außen der Randbogen angeklebt. Dieser besteht aus 2 Lagen der leichten Balsaholzbretter. Schon wieder ist es 20 Uhr und Zeit die Heimfahrt anzutreten.

Der Herbst ist angekommen und der Modellbau ist wieder häufiger angesagt. Heute werden die 2mm Bohrungen in die Halterungen für die spaltfreien Querruder gebohrt und mit den Querrudern montiert. Dazu wird von außen ein 2mm Federstahldraht eingeschoben. Die Positionen für die Halterungen sind ja am der Tragfläche angezeichnet. Mit dem Lötkolben werden nun an den markierten Stellen Schlitze hineingebrannt und die Halterungen in die Schlitze geschoben. Abschließend wird noch eine Lage 105 Gramm Gewebe aufgelegt und mir Epoxy eingestrichen. Bis zum nächsten Abend kann nun das laminat aushärten. Die Steckungen und die Kabinenhaube wurden von Delro geliefert. Leider sind die Steckungsrohre zu kurz. Ich denke, da muss selbst welche herstellen.

Da die gelieferten Steckungsrohre zu kurz sind, stelle ich abschließend noch eines her. Dazu werden einige Lagen Klarsichtfolie um das Rohr gewíckelt. Darauf kommen 2 Lagen Gewebe mit 160 Gramm. Diese werden mit Epoxy eingestrichen und geschaut das diese schön anliegen am Rohr. Darauf kommen nochmals eine Lage Klarsichtfolie. Diese wird auch wieder unter Spannung aufgebracht. Auch dieses Werk kann bis zum nächsten Abend aushärten. Ich bin schon gespannt, wie sich die Hülse vom Rohr abziehen lässt.

Das mit dem gestern laminierten Rohr hat mir doch eine Ruhe gelassen und ich fahre heute außerplanmäßig in die Bauräume. Die äußere Folie wird von Rohr abgwickelt. Dann geht es an das Lösen vom inneren Rohr. Voller Erstaunen lässt sich dieses, durch leichtes Drücken, aus dem GFK-Rohr herauslösen. Das Herausfummeln der inneren Folie geschieht mit einem langen 5mm Federstahldracht. Mit diesem kann alle Folie durch das Rohr gestoßen werden. Gleich wird das Rohr in die geschnitte Aussparung vom Flügel geschoben. Das Rohr passt saugend in die Bohrung. Gleich wird dann noch ein zweites Rohr hergestellt, in der gleich Art, wie das erste Laminat. Danach werden die Tragflächen abgespannt. Auch diese sind toll geworden. Am Ausschlag muss noch ein bisschen nachgearbeitet werden. Dieser ist noch etwas zu klein. Das kann aber durch leichtes Nachschleifen and den Querrudern gelöst werden.

Da der Querruderausschlag noch etwas zu klein ist, wird an der Hohlkehle noch etwas nachgeschliffen. Der Ausschlag der sehr großen Qerruder ist danach ca. 45 Grad und ich belasse es dabei. Es soll ja kein 3D-Flieger werden! Die Flügel werden nochmals aufgestellt und die Halterungen werden mir Epoydharz und einer Einwegspritze nachgekelbt.

Dann geht es auch schon an das Höhenleitwerk. Ich gleicher Art wie schon an den Tragflügel wird die Hohlkehle in das Styropor geschnitten. Balsaleisten werden wieder zugesägt. Diese wieder mit dem Sägescnnitt für das Bowdenzugrohr vorgefertigt. Dann stelle ich fest, das ich den Uhu plus Zuhause habe. Dann war es das wieder für heute. Morgen geht es weiter.

Die Bowdenzugrohre lasse ich etwas länger, so daß diese durch die äußeren Ausgleichflächen und den Randbogen reichen. Die Leisten an den Höhenruder verrunde ich schon mal vorab, denn in die Ecken der Ausgleichflächen komme ich danach nicht mehr so gut. Uhu plus wird angerührt, die Röhrchen eingeklebt und die Basaleiste mit Weißleim an die Ruder geklebt. Mit zahleichen Klebebandstreifen wird die Verklebung gesichert. Die Randbögen werden nun vorbereitet und auch gleich angeklebt. Da für die Ruderhörner noch keine Verstärkung vorgesehen ist, schneide ich mit dem heißen Draht noch eine Aussparung heraus und setze Balsaholzklötze ein. Für heute war es das mal wieder. Nach dem Reinemachen geht es nach Hause. Dort wartet ja auch die heimische Wega - Modellbaustelle und ich muss mich noch vorbereiten für den Mittwoch. Da warten wieder 5 Schüler auf mich.

Der gemeinsame Modellbau mit den Schülern der Hausherrenschule ist erfolgt. Ansschließend habe noch schnell die Hohlkehle vom Höhenleitwerk mit GFK bwschichtet, damit ich am Donnerstag gleich weiter machen kann. Heute werden die Höhenruder und das Höhenleitwerk fertig verschliffen. Die Schlitze an der Hohlkehle werden mit der Rundfeile frei gelegt. Dann kann das Vorderteil vom Höhenleitwerk auch schon senkrecht aufgespannt werden. In jeden Schlitz kommen wieder 3ml eingedicktes Epoxy. Die Lappen der Höhenruder werden eingesteckt und mit einige Zulagen und kleinen Zwingen bündig festgespannt. So kann nun alles aushärten bis zm Freitag.

Nachdem ich die Maße abgenommen habe, stelle ich eine Schablone der Wurzelrippe her. Die Hülse vom Steckungsrohr wird in den Rumpf eingepasst, dann alles geometrisch vermessen und anschließend die Tragflächen aufgesteckt. Alles scheint sauber zu passen. Abschließend wird heute die Hülse der Steckung in den Rumpf eingeklebt mit eingedicktem Harz.

Die letzten Tage wurde schon mal die Motorhaube angepasst. Diese wird ca. 100mm von vorne über den Rumpt geschoben. Anhand der 3-Seitenansicht wurde das Maß umgerechnet und die Haube danach ausgerichtet. Nun kann ich das Maß vom Motorspant bis zur Vorderkante der Motorhaube abnehmen, um  Zuhause die Motohalterungen herzustellen. Da ich an der Oberseite den Kabinendeckel abnehmbar gestalten möchten, wird die Kabinenhaube schon mal grob vorgeschnitten.

Längere Zeit habe ich mir Gedanken über die Motorhaltung gemacht. Erst sollte es ein Motordom aus GFK werden. Dann kam ich auf die Idee mit den 4 schräg angeordneten Halterungen. Diese sind in einem Winkel von 60 Grad nach außen angeordnet und werden mit M5 Schrauben mit dem Motor und dem Motorspant verschraubt. So angeordnet kann ich dann am Motorspant eine Öffnung mit 140mm anbringen. Der Vergaser kann so schöne die Luft aus dem Rumpf ansaugen und Platz für die Gasanlenkung, die Zündung und den Tank ist auch genug vorhanden. Meine Vorstellung ist immer noch eine Einheit zuschaffen, welche ich mit 4 einigen Schrauben abschrauben kann. So kann mam Motor besser montiert werden, wenn mal was ist.

Nach dem Verputzen vom Sägeschnitt wurden die Halbspanten hinten und vorne eingepasst und eingeklebt. Auf diesen Rahmen kommen nun wieder rechts und links 2 Leisten und vorn und hinten nochmals 2 Spanten. Die vorderen 2 Spanten werden gleich mit 2 Buchendübel versehen. Zusammen mit der unterlegten Folie kann der Rahmen trocken. Auf diesen Kabinenramen wird dann später wieder das ausgesägte GFK-Cockpit aufgeklebt.

Damit das Zweibeinfahrwerk, wie in der 3-Seitenansicht gezeichnet 10 Grad nach vorne steht, werden an der Kreissäge Abachileisten zugesägt. Diese haben dann ungefähr die Form einer Endleiste. Eine Leiste kommt unten auf das 8mm Buchensperrholzbrett. Die 2. Leiste kommt innen in den Rumpf. Beide Leisten zusammen ergeben wieder eine Parallele. Mit 5 M4-Schrauben kann dann das Fahrwerk angeschraubt werden und bildet eine stabile Einheit.

In der heimischen Werkstatt habe ich Radachsen für das Fahrwerk gedreht. 125er Räder wurden montiert und die passenden Schraubensätze gerichet. In den Bauräumen werden heute die konischen Leisten mit eingdickten Harz an den Rumpf geklebt. Mit einer Schraube werden die Teile zusammen gespannt. Dann geht es an die Öffnung für das Höhenleitwerk. Über 2 Tische hinweg wird das Modell zusammengebaut und die Flügel mit 0,5 Grad Anstellung ausgerichtet. Nachdem die Lage vom Leitwerk festgelegt wurde, wird an dieser Stelle erst mal eine kleine Bohrung durch den Rumpf gebohrt, in der Hoffnung, dass diese gerade ist. Nach kleiner Korrektur mit der Rundfeile stimmt die Flucht der Bohrung. Mit einer vorbereiteten Profilschablone vom Höhenleitwerk wird die Aussparung angezeichnet. Nun kommt die Proxon Bohmaschine mit einem kleinen Bohrer zum Einsatz. Loch an Loch gebohrt, kann dann die Aussparung herausgebrochen werden.

Im hinteren Rumpfbereich wird noch ein Verstärkungsbrett für den Hecksporn eingepasst und mit eingedicktem Harz eingeklebt. Ein Sperrholzbrett, welches in die Dämpfungsfläche vom Seitenleitwerk kommt wird eingepasst und mit Balsaleisten verstärkt. Morgen geht es weiter mit dem Ausrichten und einkleben vom Leitwerk.

Nachdem von der Rumpfnase aus die Lage vom Leitwerk mit einer Schnur ausgemessen wurde und dieses auch schön in der Mitte ist, wird das Leitwerk von außen mit Uhu-plus angeklebt und mit dem Finger verstrichen. Auf dem Motorspant aufgestellt kann die Verklebung über die Feiertage trocknen.

Der Jahreswechsel ist erfolgt und da wir ja bekanntlich eine Modellbaugruppe sind ist bauen auch im neuen Jahr angesagt.  In der Art, wie schon bei den Tragflügeln, wird das Seitenruder ebenfalls spaltfrei angelenkt. Eine 15mm Balsaleiste wird für den Bowdenzug geschlitzt. Der Bowdenzug mit Uhu-plus eingeklebt und die Leiste an das Seitenruder geklebt. Nach dem verrunden werden an der Kreisesäge die Schlitze gesägt und Sperrholzlappen gerichtet. Ein 3mm Sperrholz wird in die Dämpfungsfläche eingepasst und mir Schlitze für die Lappen versehen. Nachdem das Höhenleitwerk von innen mit eingedicktem Harz nachgeklebt wurde, wird der Sperrholzeinsatz ca. 15mm tief mit dem eingdicktem Harz eingeklebt und mit Zulagen und Klammern gesichert. Über Nacht härtet nun alles aus.

Die Lappen vom Seitenruder wird nun mit Uhu-plus in die Sperrholzleiste eingeklebt. Damit das Ruder sauber fluchtet werden rechts und links Sperrolzleisten mit Klammern gespannt. So kann alles aushärten. Im Rumpf werden noch mit dem Kreisschneider Sperrholzronden hergestellt. Diese werden zur Verstärkung mit eingedicktem Harz in den Rumpf geklebt.

Voller Spannung wird das Seitenruder gelöst und geschaut, ob es sich auch bewegen lässt. An einer Stelle ist das Ruder festgeklebt. Nachdem der Scharnierstift gezogen wird, löst sich das Ruder. Nun wird das Seitenruder nochmals nachgeschliffen und der Spickel schön verrundet. Danach passt das Seitenruder und hat einen Ausschlag von ca. 45 Grad. Nun muss nur noch die bestellte Bügelfolie geliefert werden.

Derweilen beschäftige ich mich nochmlas mit den Tragflügel. Die Endkante ist sehr labil und kann leicht beschädigt werden. Um hier Abhilfe zu schaffen werden an der Hinterkante 8mm abgeschnitten, eben geschliffen und dann eine neue Endleiste aus hartem Balsa angeklebt. Abschließend wird heute noch die Höhe vom Hecksporn ermittelt. Hierfür fertige ich zuhause eine Form aus Alublechen, um den Sporn dann zu laminieren.

Die angeklebten Endleisten der Tragflächen werden heute eben gehobelt und geschliffen. Die Lieferung der Bügelfolie wurde heute auch angekündigt. Danach am Seitenruder die Sperrholzrippe eben geschliffen. Nach dem verschleifen vom Kabinenrahmen geht es an das Laminieren vom Hecksporn. 10 Lagen dickes Kohlegewebe wird mit Epoxy getränkt und zwischen die mitgebrachen Zulagen aus Alu gespant. Das ergibt dann eine Stärke con ca. 4mm. Einiges Harz tritt aus. So kann das Gebilde aushärten bis Morgen. Bin schon gespannt, wie der Heckspron aus der Form kommt.

In der heimischen Werkstatt wurde das Seitenruder gebügelt. In den Bauräumen wird der Farbton mit der Motorhaube verglichen. Der Farbton der Oracover Folie passt gut. Nun geht es an den Motoreneinbau. Der Rumpf wird auf das Ende aufgestellt und am 2 Meter hohen Schrank mit einer Schraubzwinge befestigt. Der Motor wird aufgesetzt und die Mitte samt Stellung ausgemessen. Die Motorhaube wird aufgesetzt und auch diese vermessen. Dann wird die Motorbefestigung abgebohrt. Mit M5 Schrauben wird dann der Sternmotor angeschraubt und auf das Fahrwerk gestellt. Dabei kippt der Rumpf kopfüber. 3100 Gramm Gewicht zeigen ihre Wirkung. Der komplette Flieger wird montiert und an der Steckung aufgehängt. Mit 4 Rudermaschinen auf dem Heck scheint der Schwerpunkt einigermaßen zu stimmen. Die Entscheidung steht also fest. Die Rudermaschinen für Höhen- und Seitenruder werden also im Rumpfhinterteil eingebaut.

Auch hatte ich den Eindruck, dass der Motorsturz nicht stimmt. Daher richte ich das Modell auf 0 Grad Einstellung auf dem Tisch ein und kontrolliere den Motorsturz. Der Motor hat ca. 2 Grad Sturz. Das Rumpfhinterteil steht dabei recht weit vom Tisch entfernt. War also eine optische Täuschung.

Mittlerweile wurden 4 Rudermaschinen im Heck eingebaut und eine Abdeckung an der Unterseite vom Rumpf hergestellt. Diese wurde mit GFK überzogen und mit 4 Schrauben befestigt. So kommt man von untern an das Rumpfvorderteil, wenn es mal was zu montieren gibt. Die Höhenruder habe ich mit nach Hause genommen, um diese über das Wochenende zu bespannen.

Längere Zeit habe ich nach einem Motordom aus GFK Ausschau gehalten. Leider habe ich auf dem Markt keinen passenden gefunden. Also, wird der Dom selber hergestellt. Zuerst habe ich diesen aus 8mm Buchensperrholz hergestellt. Dieser war zwar recht stabil, dedoch war das Gewicht von über 500 Gramm auch recht hoch. Also wurde nochmals die Teile aus 6mm Pappelsperrholz hergestellt und zusammengeklebt. Der ganze Dom hat einen Höhe von ca. 60mm. So komme ich auf ein Gesamtmaß von 220mm vom Motorspant bis zur Propelleraufnahme. Das Pappelkonstrukt wird dann mit GFK-Gewebe innen und außen verstärkt und sollte nun den Belastungen auch Stand halten. Das Gewicht vom Dom liegt bei 200 Gramm. Nach dem Aufsetzen vom Sternmotor liegt nun der Vergasser schön innterhalb vom Dom. Fehlende Bohrungen für die Einstellarbeiten werden noch angebracht. Ebenso soll der Tank, die Rudermaschine für die Drossel und die Zündung ebenfalls den Platz am Anbau von Dom finden. So müssen später nur 4 Schrauben gelöst werden und man hat die komplette Einheit vor sich. Soblad ich die Antriebeinheit fertig gestellt habe folgen Bilder.
